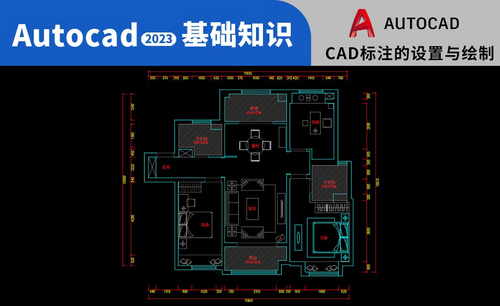

虎课网为您提供11个CAD(2023)图形教程——字体设计板块下的打标设置和绘图。本教程使用的软件为AutoCAD(2023)，难度级别为初学者级别。让我们开始学习这节课的内容吧！
本课讲解2-11 CAD标记的设置和绘制。同学们可以在下面的评论区留言，老师会根据你的问题进行回复。作业也可以在评论区提交。
开始今天的教程吧。
1.标注样式不同，不同标注样式的大小也不同。您应该自己设置不同的空间注记样式。
2.模型空间和布局空间，输入[注释样式管理器]和快捷键[D]。
3.选择一个到[新建]并命名。基本款式是【模型飞机】。
4.[线]的颜色为[ByLayer]，[超出尺寸线]的值从后面调整为超限。
5.修改【起点偏移】尺寸，检查【定长尺寸线】来定长。
6.【符号和箭头】，修改【箭头】和【修剪尺寸】进行调整。
7.修改并调整[文本]参数，给[按层]着色，并调整[文本高度]。
8.在[调整]中，选中[适度保留尺寸线之间的文本]和[尺寸线上方，带引线]，选中[使用全局比例]并将其设置为100。
9.[主要计量单位][精度]为0，[舍入]已设置，然后单击[确定]。
10.【线性打标】【DLI】，点击第一点，再点击第二点，打标出现。
11.【对齐标注】【DAL】，可以拉出斜线，还有【弧长标注】【DAR】。
12.【快速标记】可以同时标记多条线，【基线】以某个起点为基线点，从同一个目的点开始。
13.【连续划线】，从最后一点开始依次划线，带连接性划线，【等距划线】间距相同。
14.【中心标记】会以点的形式标记圆心，【弯曲标记】会省略过长的线段。双击文本进行修改。
15.这节课的内容结束了。感谢您的观看！
CAD(2023)-标记设置与绘制11图形教程以上内容。也可以点击下面的视频教程链接，查看本课的视频教程内容。虎课网每天可以免费学一节课，千万不要错过！
